Kein Buch ist fehlerfrei ...

Aus diesem Grund werden wir an dieser Stelle immer wieder entdeckte Fehler bekanntgeben und Korrekturen bereitstellen.

Fehler der ersten Auflage, die inzwischen korrigiert sind

Seite 12: Statt Unified Modelling Language muß es natürlich Unified Modeling Language heißen.

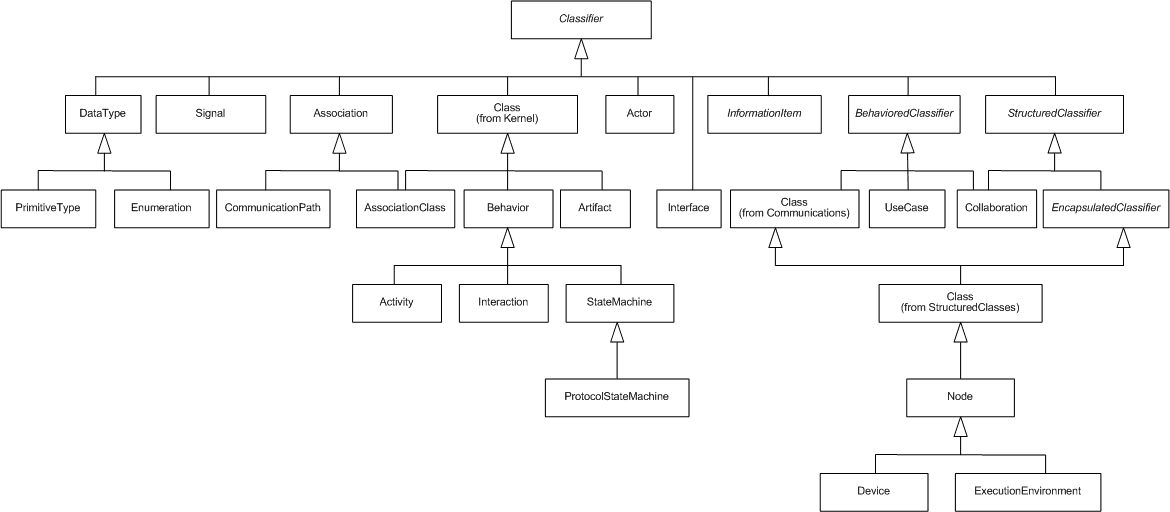

Seite 36: Leider wurde die Abbildung aus Platzgründen durch einen UML-unkundigen Graphiker „komprimiert“, wodurch sich eine Reihe von Fehlern eingeschlichen haben.
Korrekt muß die Abbildung wie folgt aussehen (zum Vergrößern auf das Bild klicken):
Seiten 49, 51ff.: Im Text wird -- im Widerspruch zu den bekannten Nachkommastellen und möglichen abweichenden gesetzlichen Regelungen -- behauptet die ersten beiden Nachkommastellen der Zahl Pi betrügen 15, was jedoch vielmehr auf einen schlichten Tippfehler (ergänzt durch einen Copy-Paste-Error) als eine bis dato unbekannte mathematische Erkenntnis zurückzuführen ist.
In Abbildung 3.12 sind die Nachkommastellen hingegen richtig wiedergegeben.
Im Index wird unter dem Eintrag Aufzählungstyp auf Seite 36 verwiesen; richtig ist aber 37.
Seite 78: Die Kennzeichnung der abgleiteten Assoziation durch einen Slash, der dem Assoziationsnamen vorangestelt wird, fehlt in Abbildung 3.27.
Seite 127, Abbildung 6.4: Die Kardinalität und Rollennamen der beiden Kompositionen sind fälschlicherweise am Ende bei WettenDass dargestellt. Diese gehören natürlich an das Assoziationsende bei Wette bzw. bei Wettpate.
Seite 399: Abbildung 13.9 ist die Bezeichnung der Nachricht 2.1b nicht korrekt. Richtig muß sie 1.2.2a heißen.
Seite 426: Abbildung 15.9: Die Beschriftung von Verzweigungsknoten und Verbindungsknoten sind vertauscht wiedergeben.

Fehler, die sich (auch) im ersten Nachdruck finden

Alle oben genannten Fehler wurden behoben, leider haben wir jedoch einige noch nicht „erwischt“.
Sie sind nachfolgend versammelt und werden demnächst behoben.

Seite 46: In der Tabelle mit den gültigen Attributspezifikationen sollte der erste Eintrag public zähler int lauten.
Seite 51: Die letzten beiden Zeilen des C++-Beispiels lauten korrekt:
const string AttMix::att5("Test");
double AttMix::pi=3.1415;
Seite 65: Die Angabe des Schlüsselwortes virtual vor den Methoden einfuegen und loeschen fehlt.
Ebenso fehlt das Schlüsselwort public vor SortierteListe in der Vererbungsdeklaration.

Seite 75: Der C++-Code sollte wie folgt lauten:

#include <stdio.h>

class Person {
	//Eigenschaften
	public:
		virtual void trinke(int c) = 0;
};
class Partyveranstalter : public Person {
	public:
		void trinke(int c) {
		printf("Partyveranstalter trinkt\n");
	}
};
class Partyteilnehmer : public Person {
	public:
		void trinke(int c) {
		printf("Partyteilnehmer trinkt\n");
	}
};
class Gastgeber : public virtual Partyteilnehmer, public virtual Partyveranstalter {
	//Eigenschaften
};

int main(int argc, char** argv) {
	Partyveranstalter pv;
	pv.trinke(1);
	Partyteilnehmer tn;
	tn.trinke(2);
	Gastgeber gg;
	((Partyteilnehmer)gg).trinke(1);
	((Partyveranstalter)gg).trinke(1);
	gg.trinke(99);
}

Seite 87: Leider ist das Klassendiagramm der Abbildung 3.38 nicht korrekt wiedergegeben.
Korrekt sollte die Abbidung wie folgt dargestellt sein:

Der zugehörige Text muß daher lauten.
Qualifizierte Assoziationen werden immer dann eingesetzt, wenn durch sie die Vielfachheit einer Assoziation herabgesetzt werden kann. Beispielsweise kann jeder Gast sicherlich eine Reihe verschiedener Cocktails konsumieren; die Multiplizität ist daher 1..*. Gleichzeitig wird derselbe Getränk zumeist nur von genau einem Gast genossen.
Wird jedoch ein bestimmter Cocktail, etwa der Lieblingscocktail einer Person, herausgegriffen (vorausgesetzt sie hat nur einen solchen), so ändert sich die Multiplizität zu 1..1, da die Kombination aus konsumierender Person (identifiziert durch ihren Namen) und konsumiertem Cocktail eindeutig wird.
[...]
Das Beispiel der Abbildung 3.38 zeigt Modifikation der Assoziation Getränkekonsum zu einer qualifizierten Assoziation. Genaugenommen wird im Beispiel sogar nur die gerichtete Teilassoziation von Person zu Cocktail verändert, welche der Rolle Gast eine nichtleere Menge von Cocktails zuordnet. Soll nun diese Menge so unterteilt werden, dass durch die Assoziation nur noch genau eine Cocktailaus-prägung referenziert wird, somit kann das Attribut Name der Klasse Person zur Qualifizierung des Cocktails herangezogen werden. Unter Berücksichtung dieses qualifizierenden Merkmals, d.h. unter Kenntnis des Gastes und seines (genau einen) Lieblingscocktails kann die Assoziation Getränkekonsum nun so verändert werden, dass der Person unter Einbezug des Namens nur noch genau ein Cocktail zugeordnet ist.
Seite 147: Die Abhängigkeitsbeziehung zwischen list.java und meinKlassendiagramm hat die falsche Richtung. Da list.java von meinKlassendiagramm abhängt muß die Abhängigkeitsrichtung genau invers zur aktuellen Darstellung verlaufen.
Seite 170: Die Zustände des rechts in der Graphik III.8 spezialisierten Zustandsautomaten sind nicht erreichbar. Das ist zwar formal korrekt, aber dennoch unschön ...
Wird der linkeste schwarze Pfeil in seiner Richtung umgekehrt, so sind auch die durch die Spezialisierung hinzugefügten Zustände erreichbar.
Seite 311: Der Automat der Abbildung 11.73 ist zwar formal korrekt, weißt jedoch eine logische Unzulänglichkeit auf. Ist die Anzahl der Eingaben nach einer Fehleingabe kleiner 3, so wird mit der PIN-Eingabe -- nicht der erneuten PIN-Prüfung -- fortgefahren.
Seite 385: Es muß Im Rahmen der Interaktion Y wird eine Lebenslinie ... heißen.

Neue und alte Fehler, die sich im zweiten Nachdruck finden

Seite 148: Leider hat sich bei der Beschreibung des Stereotyps manifest ein Logikdreher eingeschlichen. Korrekt muß der Satz heißen: Eine mit dem Stereotyp manifest versehene Abhängigkeitsbeziehung verbindet ein oder mehrere Artefakte mit einer durch sie realisierten Komponente.

Sie haben einen Fehler gefunden?

Sollten Sie einen Fehler gefunden haben, oder Ihnen etwas im Buch unklar oder mißverständlich sein, so zögern Sie nicht, sich bei uns zu melden!
Wir freuen uns über jede Rückmeldung und kommen gerne auf Ihre Kommentare zurück
